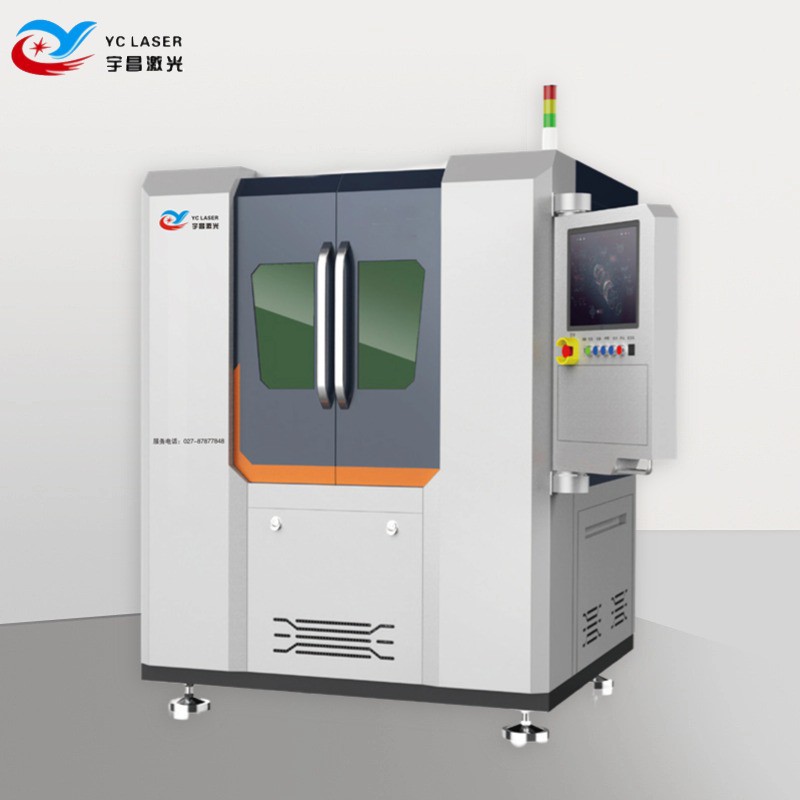

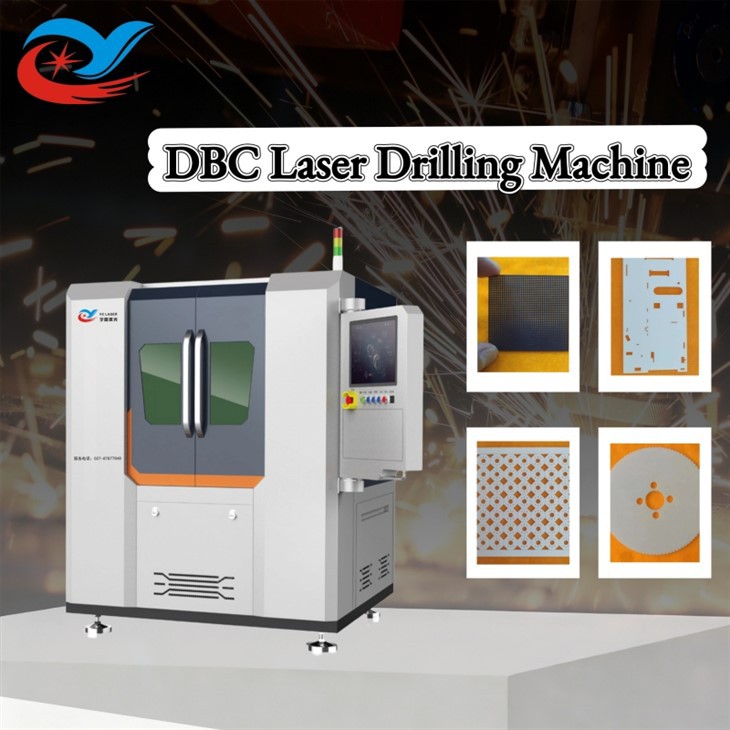

Ưu điểm chính
- Hệ thống định vị trực quan CCD ±5μm để căn chỉnh cực kỳ chính xác
- Cắt gốm không có vết nứt siêu nhỏ thông qua điều khiển xung độc quyền
- Khắc đồng có chọn lọc mà không làm hỏng gốm bên dưới
- Gia công vi mô-thông qua mảng cho các lỗ kết nối và tản nhiệt 0,1–0,5mm
- Gia công đường viền 3D cho các cấu trúc mô-đun nguồn dạng bậc và dạng cong
Tính năng máy
-
Gia công lớp chính xác
- Kiểm soát tham số laser thông minh cho độ sâu cắt chính xác
- Tách sạch lớp gốm và đồng
- Vùng ảnh hưởng nhiệt-(HAZ) được giảm thiểu xuống còn<30 μm
- Độ chính xác gia công ±0,01 mm đảm bảo sự liên kết nhất quán với cấu hình thiết bị đầu cuối
-
Crack-Cắt miễn phí
Công nghệ kiểm soát xung độc quyền ngăn ngừa các vết nứt vi mô-trong các lớp gốm
-
khắc chọn lọc
Loại bỏ chính xác đồng ở những khu vực được chỉ định mà không ảnh hưởng đến bề mặt gốm
-
Vi mô-Thông qua gia công mảng
Khoan lỗ để quản lý nhiệt và kết nối điện
-
Gia công đường viền 3D
Hỗ trợ hình dạng bậc thang và đường cong của cụm mô-đun nguồn
Dữ liệu kỹ thuật
|
Mục |
tham số |
|
Bước sóng laser |
1060-1080nm |
|
Công suất đầu ra của tia laser |
150W (tùy chọn) |
|
Phạm vi cắt tối đa |
300*300mm |
|
Độ dày cắt |
0,2-2mm (Tùy thuộc vào vật liệu) |
|
Độ chính xác của việc định vị lặp lại trục X/Y |
±3µm |
|
Hệ thống định vị trực quan CCD |
Độ chính xác định vị ±5µm |
|
Tốc độ xử lý |
0-2500mm/phút |
|
Gia tốc tối đa |
1.0G |
|
Độ chính xác gia công |
± 0,01-0,02mm |
|
Độ chính xác của bàn làm việc |
Nhỏ hơn hoặc bằng 0,015mm |
|
Chế độ truyền |
động cơ tuyến tính +0.1thước cách tử µm |
|
Toàn bộ công suất máy (không có quạt) |
Nhỏ hơn hoặc bằng 6KW |
|
Tổng trọng lượng của toàn bộ máy |
Khoảng 1700kg |
|
Kích thước bên ngoài (chiều dài * chiều rộng * chiều cao) |
1400*1500*1800mm (Để tham khảo) |
Kịch bản ứng dụng
- Mô-đun nguồn IGBT: Cắt chính xác chất nền gốm và tạo hình lớp đồng
- Mô-đun bán dẫn SiC / GaN: Xử lý riêng các thiết bị đầu cuối tín hiệu và nguồn
- Bài đăng mô-đun nguồn-Đóng gói:Tạo khuôn bề mặt, khoan-vi mô và căn chỉnh để lắp ráp
- Bộ biến tần quang điện, bộ biến tần công nghiệp và các thiết bị điện tử công suất cao cấp- khác.
Tùy chọn OEM & Tùy chỉnh
- Công suất laser có thể điều chỉnh và cấu hình nền tảng XY cho các loại chất nền DBC khác nhau
- Phần mềm có thể tùy chỉnh để khắc đồng có chọn lọc và xử lý lớp gốm
- Các giải pháp phù hợp cho việc sản xuất mô-đun thiết bị đầu cuối-có độ chính xác cao-
Kiểm soát chất lượng
- Căn chỉnh hình ảnh CCD cho độ chính xác định vị ±5μm
- Xử lý gốm không có vết nứt-vi mô
- Giám sát và phát hiện lỗi theo thời gian thực-
- Truy xuất nguồn gốc-quy trình đầy đủ để đảm bảo năng suất và độ tin cậy cao
Dịch vụ sau{0}}bán hàng
- Cài đặt và vận hành-tại chỗ hoặc từ xa
- Đào tạo người vận hành và tối ưu hóa quy trình làm việc
- Hỗ trợ kỹ thuật và khắc phục sự cố
- Sự sẵn có của phụ tùng thay thế và bảo trì-dài hạn
Câu hỏi thường gặp
Câu hỏi 1: Máy có thể xử lý các chất nền DBC nhiều{1}}lớp cho mô-đun SiC/GaN không?
Trả lời 1: Có, nó hỗ trợ gia công theo lớp với khả năng phân tách chính xác các lớp gốm và đồng.
Câu 2: Độ chính xác định vị là gì?
A2: Định vị XY ±3μm và định vị trực quan CCD ±5μm.
Câu 3: Nó có hỗ trợ vi mô-thông qua khoan không?
Câu trả lời 3: Có, micro-đường kính 0,1–0,5mm để quản lý nhiệt và kết nối điện.
Câu hỏi 4: Máy có thể khắc đồng một cách chọn lọc mà không làm hỏng gốm không?
Trả lời 4: Hoàn toàn có thể, tia laser có thể loại bỏ đồng một cách chính xác ở những khu vực được chỉ định trong khi vẫn bảo toàn được chất nền gốm.
